ما هي متطلبات التأريض للوحة الدائرة المطبوعة الخاصة بوحدة التحكم في المضخة الحرارية؟

مرحبًا بالجميع! كمورد لوحدة تحكم المضخة الحرارية PCBA، تلقيت مؤخرًا مجموعة من الأسئلة حول متطلبات التأريض للوحات PCBA هذه. لذا، فكرت في الجلوس وكتابة هذه المدونة لتوضيح الأمور ومشاركة بعض الأفكار معكم جميعًا.

أولاً، دعونا نتحدث عن سبب أهمية التأريض بالنسبة لوحدة التحكم في المضخة الحرارية PCBA. يخدم التأريض بعض الأغراض الحاسمة. أحد الأسباب الرئيسية هو السلامة. في نظام المضخة الحرارية، هناك قدر لا بأس به من الطاقة الكهربائية تتدفق عبر وحدة التحكم PCBA. بدون التأريض المناسب، هناك خطر التعرض لصدمة كهربائية لأي شخص يتلامس مع النظام. إذا كان هناك خطأ في العزل الكهربائي أو دائرة كهربائية قصيرة، فإن التأريض يوفر مسارًا آمنًا لتدفق التيار الزائد إلى الأرض، مما يمنع تراكم الجهد الخطير على الجهاز.

هناك دور حيوي آخر للتأريض وهو تقليل الضوضاء الكهربائية والتداخل. غالبًا ما تعمل أنظمة المضخات الحرارية في بيئات بها معدات كهربائية أخرى، ويمكن أن يكون هناك تداخل كهرومغناطيسي (EMI) يطفو حولها. يساعد PCBA ذو الأرضية الجيدة على حماية المكونات الإلكترونية الحساسة من هذا EMI. يعد هذا أمرًا مهمًا للغاية لأن الضوضاء الكهربائية يمكن أن تسبب أعطالًا في وحدة التحكم، مما يؤدي إلى قراءات غير دقيقة لدرجة الحرارة، أو تشغيل ضاغط غير مناسب، أو حتى فشل النظام بالكامل.

الآن، دعونا ندخل في متطلبات التأريض المحددة لوحدة التحكم في المضخة الحرارية PCBA.

اتصال التأريض المادي

الخطوة الأولى في تأريض وحدة التحكم في المضخة الحرارية PCBA هي إنشاء اتصال مادي مناسب. يتضمن هذا عادةً استخدام سلك التأريض. يجب أن يكون السلك بمقياس مناسب. يمكن للسلك السميك التعامل مع تيار أكبر في حالة حدوث خطأ. بالنسبة لمعظم أنظمة المضخات الحرارية السكنية والصغيرة والتجارية، يتم استخدام سلك نحاسي بقياس 14 أو 12 بشكل شائع.

يجب أن يكون سلك التأريض متصلاً بشكل آمن بلوحة التأريض الخاصة بـ PCBA. تم تصميم هذه الوسادة خصيصًا لتكون نقطة الاتصال بالأرض. من المهم إجراء اتصال كهربائي جيد هنا. يمكنك استخدام اللحام أو موصل العقص عالي الجودة لتوصيل السلك باللوحة. يمكن أن يؤدي الاتصال غير المحكم إلى زيادة المقاومة، مما يتعارض مع الغرض من التأريض ويمكن أن يتسبب أيضًا في ارتفاع درجة حرارة نقطة الاتصال.

وعلى الطرف الآخر من سلك التأريض، يجب توصيله بمصدر أرضي موثوق. في المبنى، يمكن أن يكون هذا هو نظام التأريض الكهربائي للمبنى، والذي يكون متصلاً عادةً بقضيب أرضي مدفوع في الأرض. يجب أن يبلغ طول القضيب الأرضي 8 أقدام على الأقل، وأن يكون مصنوعًا من مادة موصلة مثل الفولاذ المغطى بالنحاس. يجب أيضًا أن يكون الاتصال بالقضيب الأرضي آمنًا، غالبًا باستخدام مشبك التأريض.

التأريض لخفض EMI

لتقليل التداخل الكهرومغناطيسي، قد يكون لوحدة التحكم في المضخة الحرارية PCBA مستوى أرضي على لوحة الدائرة المطبوعة. المستوى الأرضي عبارة عن مساحة كبيرة من النحاس على PCB والتي تعمل كأرضية مشتركة لجميع المكونات. إنه يعمل كدرع، حيث يمتص ويبدد الطاقة الكهرومغناطيسية التي يمكن أن تتداخل مع التشغيل العادي لـ PCBA.

يجب أن يكون المستوى الأرضي مستمرًا ومتصلًا بشكل جيد بجميع المكونات التي تتطلب التأريض. وهذا يعني أن الآثار الموجودة على PCB والتي تربط المكونات بالمستوى الأرضي يجب أن تكون قصيرة وواسعة. تعمل الخطوط القصيرة على تقليل الحث، مما يساعد على تقليل مقاومة المسار الأرضي. يمكن للآثار العريضة أن تحمل تيارًا أكبر دون حدوث انخفاض كبير في الجهد.

بالإضافة إلى المستوى الأرضي، قد تستخدم بعض أدوات التحكم في المضخة الحرارية PCBA أيضًا طرق التأريض. Vias عبارة عن ثقوب صغيرة في PCB تربط طبقات مختلفة. يتم استخدام فتحات التأريض لتوصيل المستويات الأرضية على طبقات مختلفة من PCB متعدد الطبقات، مما يضمن أن النظام الأرضي بأكمله موحد وفعال في تقليل التداخل الكهرومغناطيسي.

التأريض وتوافق النظام

عندما يتعلق الأمر بتأريض وحدة التحكم في المضخة الحرارية PCBA، فمن المهم أيضًا مراعاة التوافق مع نظام المضخة الحرارية الشامل. قد يكون لنماذج المضخات الحرارية المختلفة خصائص كهربائية مختلفة، ويجب تعديل متطلبات التأريض وفقًا لذلك.

على سبيل المثال، قد تستخدم بعض أنظمة المضخات الحرارية المتطورة ضواغط متغيرة السرعة. يمكن أن تولد هذه الضواغط ضوضاء كهربائية أكثر مقارنة بالضواغط التقليدية ذات السرعة الثابتة. في مثل هذه الحالات، قد يحتاج نظام التأريض الخاص بـ PCBA إلى أن يكون أكثر قوة للتعامل مع زيادة EMI. قد يتضمن ذلك استخدام مكونات تأريض إضافية أو تصميمًا أكثر تفصيلاً للطائرة الأرضية.

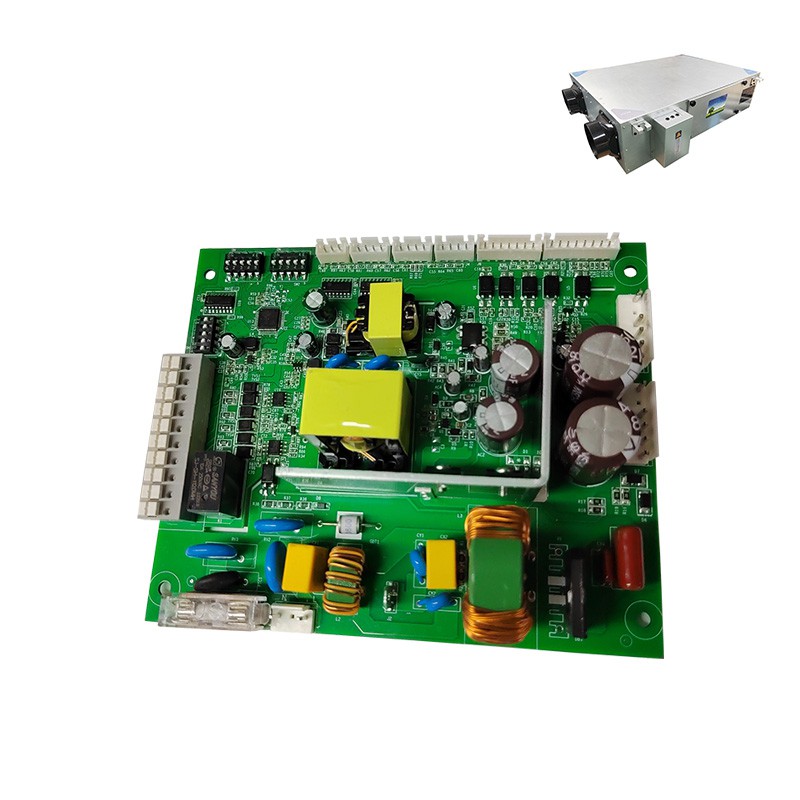

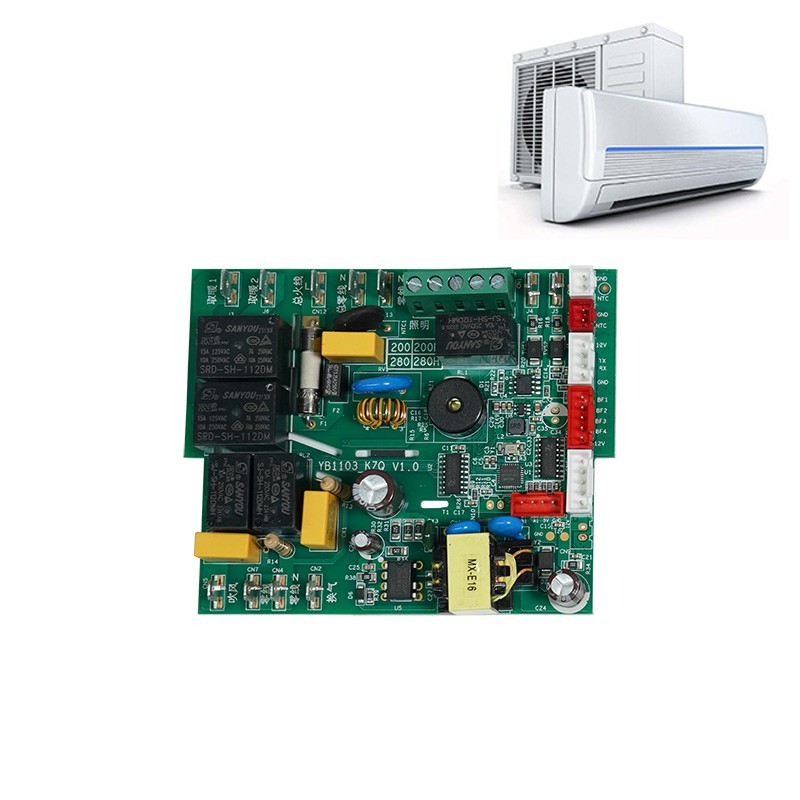

أيضًا، إذا تم دمج نظام المضخة الحرارية مع أنظمة التحكم البيئية الأخرى، مثل أوحدة تحكم الهواء النقي PCBA,وحدة التحكم الداخلية لوحدة تكييف الهواء PCBA، أووحدة تحكم لتنقية الهواء PCBA، يجب تنسيق تأريض وحدة التحكم في المضخة الحرارية PCBA مع هذه الأنظمة الأخرى. يمكن أن يساعد نهج التأريض الموحد في تقليل احتمالية التداخل الكهربائي بين المكونات المختلفة.

الاختبار والتحقق

بمجرد الانتهاء من تأريض وحدة التحكم في المضخة الحرارية PCBA، من المهم اختبار نظام التأريض والتحقق منه. يمكن القيام بذلك باستخدام جهاز اختبار مقاومة التأريض. يجب أن تكون مقاومة التأريض ضمن نطاق مقبول. بشكل عام، بالنسبة لنظام المضخات الحرارية السكنية أو التجارية الصغيرة، يجب أن تكون مقاومة التأريض أقل من 25 أوم. تشير المقاومة المنخفضة إلى نظام تأريض يعمل بشكل أفضل.

بالإضافة إلى قياس مقاومة التأريض، من الجيد أيضًا اختبار أداء PCBA في ظل الظروف العادية وغير الطبيعية. يمكن أن يتضمن ذلك محاكاة الأعطال الكهربائية والتحقق مما إذا كان نظام التأريض يمكنه حماية PCBA والمستخدمين بشكل فعال.

خاتمة

في الختام، يعد التأريض المناسب أمرًا ضروريًا للسلامة والتشغيل الموثوق لوحدة التحكم في المضخة الحرارية PCBA. فهو لا يحمي من الصدمات الكهربائية فحسب، بل يساعد أيضًا في تقليل التداخل الكهرومغناطيسي وضمان التوافق مع نظام المضخة الحرارية الشامل. كمورد لوحدة تحكم المضخة الحرارية PCBA، فإننا نولي اهتمامًا وثيقًا لمتطلبات التأريض هذه أثناء عملية التصميم والتصنيع لتوفير منتجات عالية الجودة لعملائنا.

إذا كنت في السوق من أجل وحدة تحكم المضخة الحرارية PCBA وترغب في معرفة المزيد حول منتجاتنا أو مناقشة متطلبات التأريض بمزيد من التفاصيل، فنحن نحب أن نسمع منك. ما عليك سوى التواصل معنا، وسنكون سعداء بإجراء محادثة ومعرفة كيف يمكننا تلبية احتياجاتك.
